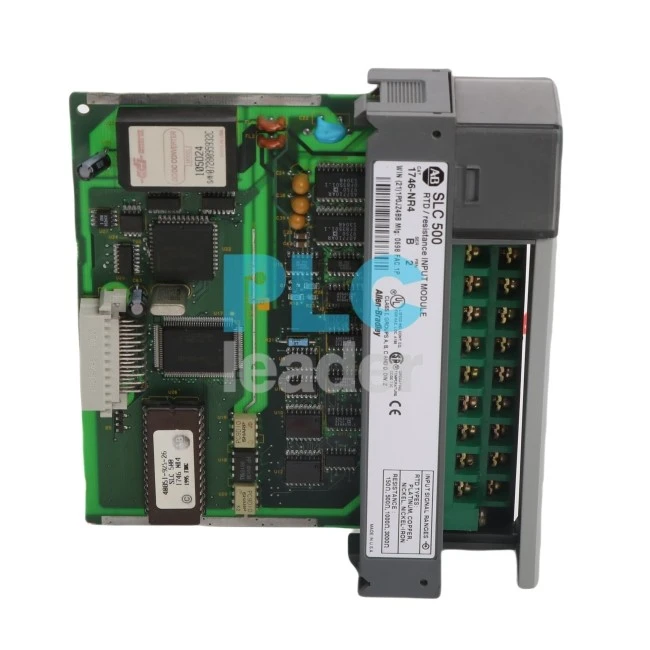

Allen Bradley 1746- nr4|Modul de intrare de rezistență la 4 puncte SLC



Descriere

Allen-Bradley 1746- nr4Modulul este un modul de intrare RTD/rezistență. Face parte din linia de produse SLC 500. Modulul primește și stochează date analogice de la intrări de rezistență și unități RTD. Datele analogice primite sunt transformate pentru prima dată în date digitale înainte de a fi stocate în tabelul de imagini al modulului I/O. Procesoarele SLC modulare pot accesa tabelul de imagine al modulului 1746- NR4 și pot prelua informațiile stocate. Patru canale sunt disponibile pe modulul de intrare 1746- NR4. Un curent mic este furnizat fiecărei unități RTD care este conectată la intrările din modul. Scalarea la bord este aplicată de modulul care transformă intrările RTD în rapoarte de temperatură sau raportează rezistența măsurată în ohmi. Detectarea senzorului de deschidere sau de scurtcircuit este acceptată de modulul 1746- nr4. Modulul poate detecta, de asemenea, dacă un semnal de intrare este în afara domeniului.

Allen-Bradley 1746- nr4SLC 5 0 0 RTD/Modulul de intrare de rezistență are patru (4) canale disponibile care sunt izolate cu planul de backplane. Metoda de conversie A/D a modulului este modularea sigma-delta. Acest modul este compatibil pentru instalarea la un stil fix sau hardware modular SLC 500. 1746- NR4 vine și cu filtrarea de intrare, în special un filtru digital cu trecere scăzută care are frecvențe programabile. Indicatorii de stare LED sunt prezenți pe modulul 1746- NR4, în special 5 indicatori alcătuiți din 1 indicator pentru starea modulului în sine și 4 indicatori pentru canalele modulului, cu 1 indicator pentru fiecare canal. Tipurile RTD compatibile pentru acest modul sunt fier de nichel, nichel, cupru și platină. Rețineți că acest modul nu necesită o sursă de alimentare externă și face automat o auto-calibrare atunci când frecvența filtrului, tipul de intrare sau curentul de excitație sau când un canal este activat. Consumurile de curent al planului de spate ale modulului 1746- NR4 sunt de 50 mA fiecare la 5 volți DC și 24 volți DC, iar consumul maxim de putere de backplane este de 1,5 wați, cu 0,3 wați la 5 volți DC și 1,2 wați la 24 volți DC. Supraîncărcările permanente maxime pe care acest modul le poate gestiona sunt +/- 5 volți dc pentru volți și +/- 5 MA pentru curentul și tensiunea maximă a modului comun este +/- 1 Volt. Izolarea optică a 1746- NR4 este de 500 volți DC timp de 1 minut între ambele intrări și terenul șasiului și între intrări și planul de spate. {1746- NR4 funcționează, de asemenea, la o temperatură de funcționare de 0 până la 60 de grade Celsius și poate fi păstrată la o temperatură care nu funcționează de -40 la 85 de grade Celsius.

Modulul RTD comunică cu procesorul SLC prin intermediul planului de șasiu. Modulul RTD transferă date către datele Andreceive din procesor prin intermediul unui tabel de imagini. Tabelul de imagine este format din opt cuvinte de intrare și opt cuvinte de ieșire.Data transmisă de la modul la procesor se numește inputImage (de exemplu, cuvintele de date ale canalului și cuvintele de stare a canalului). Conversară, datele transmise de la procesor la modulul nu a fost realizată pe imaginea de ieșire (de exemplu, de configurare a canalului și de scalare a cuvintelor limită).

Cuvintele de configurare a canalului (imaginea de ieșire) conțin informații de configurare definite pentru canalul de intrare specificat. Aceste informații sunt utilizate de modul pentru a configura și a opera fiecare canal. Cuvintele de stare a canalului (imagine de intrare) conțin Statusinformation despre configurația curentă a canalului și OperaționalState. Valorile datelor de intrare ale canalului de intrare analogică sunt conținute în cuvântul de date al canalului (imagine de intrare), care este valabil numai atunci când TheChannel este activat și nu există erori de canal (de exemplu, senzor rupt sau suprasolicitare.) Setați cuvintele limită de scalare (imaginea de ieșire) pentru a furniza un interval de calcul definitiv pentru datele de rezistență la temperatură atunci când utilizați numărul proporțional.

Cuvinte cheie:Allen Bradley 1746 nr4; 1746 nr4; 1746- nr4 pdf; 1746- nr4 fișier de date; 1746- nr4 manual; 1746- nr4 Sell; Rockwell 1746- nr4; 1746- 1746- nr4;
